Profiform
Ultra |
|
|
|

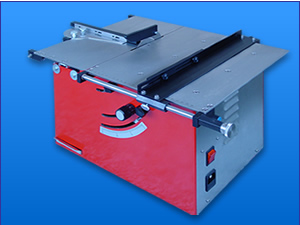

Die Profiform Ultra
ist eine Präzisions-Metallkreissäge
für Industrie, Schulen, Prototypenlabors,
Goldschmiede und Modellbauer. Die Maschine verfügt
über die folgenden Merkmale: |
 |
Drehmomentstarker Antrieb, 230V~/500W,
mit direktem Anschluss ans Netz. Stufenlose Drehzahlregulierung
von ca. 1500 bis 5500 U/min mit elektronischer
Lastkompensation. |
|
Schwenkbares Kreissägeblatt
0° bis 45°. |
|
Schnitttiefe stufenlos einstellbar
bis 25 mm bei Blattdurchmesser 100 mm (bis 15
mm bei Blattdurchmesser 80 mm). |
|
Blatthöhen-Feinverstellung
auf spielfreier Linearführung. |
|
Feineinstellung der Schnitttiefe
mit 1/10 mm-Skala. |
|
Laufruhiger, präziser Schiebetisch
für ruckfreies und genaues Arbeiten. |
|
Grosser Arbeitstisch von insgesamt
330 x 430 mm. |
|
Verstellbarer Aufsatz für
Anschlaglineal, verunmöglicht ein Verklemmen
des Werkstückes im hinteren Bereich des Kreissägeblattes. |
|
Millimeter-Skala direkt auf festem
Arbeitstisch. |
|
Feineinstellung des Anschlages
mit 1/10 mm-Skala. |
|
Integrierte Späneschublade,
serienmässig. |
|
Anschluss für Absaugvorrichtung,
integriert. |
|
Arbeitstisch, Anschläge und
alle anderen wichtigen Teile aus rostfreien Materialien. |
|
Stabiles, pulverbeschichtetes
Stahlgehäuse. |
|
Gewicht: ca. 20 kg. |
| |
|
|
|
|
|
|
 |
Profiform
Ultra (Art.-Nr. 113001) |
Grundausstattung |
Kreissägemaschine,
komplett betriebsbereit mit Netzkabel, Anschlagsystem
längs auf festem Tischteil mit integrierter
Feineinstellung und Massstab; verstellbarer Winkelanschlag
auf beweglichem Tischteil; Schutzvorrichtung gegen
unbeabsichtigtes Berühren des Sägeblattes;
1 Sägeblatt HSS (Dmo5)
Ø 80 x 0,8 mm, 128 Zähne; benötigte
Schlüssel und Bedienungsanleitung. |
Profiform Ultra |
Art.-Nr.
113001 |
|
|
|
|
|
|
|
|
b = Breite,
Z = Zähnezahl, t = Teilung in mm |
Kreissägeblätter |
Dimension
Ø x b x d |
|
Form |
Z |
t |
Nach
DIN aus HSS (DMo5), geschliffen |
Art.-Nr. 113010 |
Ø 80
x 0,4 x d22 mm |
|
DIN 1837 A |
160 |
1,6 |
Art.-Nr. 113012 |
Ø 80
x 0,8 x d22 mm |
|
DIN 1837 A |
128 |
2 |
Art.-Nr. 113015 |
Ø 80
x 0,8 x d22 mm |
|
DIN 1838 B |
64 |
4 |
Art.-Nr. 113020 |
Ø 80
x 1,2 x d22 mm |
|
DIN 1838 C |
48 |
5 |
Art.-Nr. 113025 |
Ø 100
x 0,8 x d22 mm |
|
DIN 1837 A |
128 |
2,5 |
Art.-Nr. 113030 |
Ø 100
x 1,6 x d22 mm |
|
DIN 1838 C |
48 |
6,5 |
Kreissägeblätter
|
Dimension Ø x b x d
|
|
Form
|
Z
|
t
|
Vollhartmetall, feingezahnt |
Art.-Nr. 113035* |
Ø
80 x 0,8 x d22 mm |
|
DIN 1837
A |
160-6° |
1,6 |
Art.-Nr. 113040 |
Ø 80
x 1,0 x d22 mm |
|
DIN 1837 A |
128-10° |
2 |
* für Messing |
|
|
|
|
|
Kreissägeblätter
|
Dimension Ø x b x d
|
|
|
Z
|
t
|
|
Hartmetall bestückt, grob gezahnt,
für Leichtmetall, Kunststoff, usw. |
Art.-Nr. 113050 |
Ø
100 x 1,6 x d22 mm |
|
|
30-5° |
.10,5  |
Schneidwachs für
Metall |
Ergibt schönere Schnitte und erhöht
die Lebensdauer der Sägeblätter |
Art.-Nr. 113099 |
Schneidwachs 305g |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
